จะหาเส้นกราฟความสัมพันธ์ระหว่างแรงดึงและการโก่งตัวของสปริงแบนได้อย่างไร?

เฮ้! ในฐานะซัพพลายเออร์สปริงแบน ฉันมักถูกถามเกี่ยวกับวิธีการหากราฟโหลด-โก่งตัวของสปริงแบน เป็นข้อมูลชิ้นสำคัญสำหรับทุกคนที่ใช้สปริงแบนในการใช้งาน ไม่ว่าจะเป็นในอุตสาหกรรมยานยนต์ อิเล็กทรอนิกส์ หรืออุตสาหกรรมอื่นๆ ในบล็อกนี้ ฉันจะแนะนำคุณตลอดกระบวนการทีละขั้นตอน

โหลด - เส้นโค้งโก่งตัวคืออะไร?

ก่อนที่เราจะเจาะลึกถึงวิธีหาเส้นโค้ง เรามาพูดคุยกันก่อนว่ามันคืออะไร กราฟการโก่งตัวของโหลดจะแสดงความสัมพันธ์ระหว่างโหลดที่กระทำกับสปริงและจำนวนที่สปริงโก่งตัว กล่าวง่ายๆ ก็คือ จะบอกคุณว่าสปริงจะโค้งงอหรือยืดได้มากเพียงใดเมื่อคุณใส่น้ำหนักหรือแรงลงไปจำนวนหนึ่ง เส้นโค้งนี้มีความสำคัญอย่างยิ่งเนื่องจากช่วยให้วิศวกรและนักออกแบบเข้าใจประสิทธิภาพของสปริงภายใต้โหลดที่แตกต่างกัน และจำเป็นต่อการรับรองว่าสปริงจะทำงานตามที่ต้องการในการใช้งานเฉพาะ

เหตุใดจึงสำคัญสำหรับแฟลตสปริง

สปริงแบบแบนถูกนำมาใช้ในการใช้งานที่หลากหลาย ตั้งแต่ชิ้นส่วนอิเล็กทรอนิกส์ขนาดเล็กไปจนถึงเครื่องจักรอุตสาหกรรมขนาดใหญ่ การทราบกราฟโหลด - การโก่งตัวทำให้คุณสามารถเลือกสปริงแบนที่เหมาะกับความต้องการของคุณได้ ตัวอย่างเช่น หากคุณกำลังออกแบบสวิตช์ในอุปกรณ์อิเล็กทรอนิกส์ คุณจำเป็นต้องมีสปริงที่จะเบี่ยงเบนจำนวนหนึ่งภายใต้ภาระเฉพาะเพื่อสร้างหรือตัดการเชื่อมต่อทางไฟฟ้า หากไม่มีเส้นโค้งรับน้ำหนัก-โก่งตัว ก็เหมือนกับการถ่ายภาพในที่มืด คุณจะไม่รู้ว่าสปริงจะทำงานตามที่คาดไว้หรือพังก่อนเวลาอันควร

วิธีการรับโหลด - เส้นโค้งโก่งตัว

การคำนวณเชิงทฤษฎี

วิธีแรกคือการคำนวณทางทฤษฎี มีสูตรหลายสูตรสำหรับคำนวณความสัมพันธ์ระหว่างโหลดและการโก่งตัวของสปริงแบนตามรูปทรงและคุณสมบัติของวัสดุ ตัวอย่างเช่น สำหรับสปริงแบนหน้าตัดสี่เหลี่ยมธรรมดา สูตรการโก่งตัวจะสัมพันธ์กับความยาว ความกว้าง ความหนา โมดูลัสความยืดหยุ่นของวัสดุ และโหลดที่ใช้

สูตรพื้นฐานสำหรับการโก่งตัว (δ) ของสปริงแบนที่รองรับภายใต้โหลดตรงกลาง (P) คือ:

δ = (PL³)/(48EI)

โดยที่ L คือความยาวของสปริง E คือโมดูลัสความยืดหยุ่นของวัสดุ และ I คือโมเมนต์ความเฉื่อยของหน้าตัด สำหรับหน้าตัดสี่เหลี่ยมที่มีความกว้าง b และความหนา h I = (bh³)/12

อย่างไรก็ตาม สูตรเหล่านี้มีข้อจำกัด พวกเขาสมมติเงื่อนไขในอุดมคติ เช่น วัสดุที่สม่ำเสมออย่างสมบูรณ์แบบและสถานการณ์การโหลดที่เรียบง่าย ในการใช้งานจริง สปริงแบบแบนอาจมีรูปทรงที่ซับซ้อน และการโหลดอาจไม่ตรงไปตรงมานัก ดังนั้น แม้ว่าการคำนวณทางทฤษฎีจะให้ค่าประมาณคร่าวๆ แก่คุณได้ แต่การคำนวณอาจไม่แม่นยำเพียงพอสำหรับทุกสถานการณ์

การทดสอบเชิงทดลอง

นี่คือที่มาของการทดสอบเชิงทดลอง ซึ่งเป็นวิธีที่น่าเชื่อถือที่สุดในการรับเส้นโค้งการเบี่ยงเบนระหว่างโหลดและส่วนเบี่ยงเบนที่แม่นยำ ต่อไปนี้คือวิธีที่คุณสามารถทำได้:

ขั้นตอนที่ 1: เตรียมการตั้งค่าการทดสอบ

คุณจะต้องมีเครื่องทดสอบที่สามารถควบคุมโหลดที่สปริงแบนและวัดค่าการโก่งตัวที่เกิดขึ้นได้ มีเครื่องทดสอบหลายประเภทให้เลือก ตั้งแต่เครื่องทดสอบแบบแมนนวลธรรมดาไปจนถึงระบบอัตโนมัติที่ซับซ้อน นอกจากนี้ คุณจะต้องยึดสปริงแบนในเครื่องทดสอบอย่างถูกต้องเพื่อให้แน่ใจว่าได้ผลลัพธ์ที่แม่นยำ

ขั้นตอนที่ 2: ใช้โหลดแบบเพิ่มหน่วย

เริ่มต้นด้วยการใช้แรงเล็กน้อยกับสปริงและวัดการโก่งตัว จากนั้น เพิ่มภาระโดยเพิ่มขึ้นเล็กน้อยและวัดการโก่งตัวในแต่ละขั้นตอน ตรวจสอบให้แน่ใจว่าได้บันทึกค่าโหลดและการโก่งตัวอย่างถูกต้อง คุณสามารถใช้ระบบเก็บข้อมูลเพื่อทำให้กระบวนการนี้เป็นอัตโนมัติและมีประสิทธิภาพมากขึ้น

ขั้นตอนที่ 3: พล็อตข้อมูล

เมื่อคุณมีชุดของจุดข้อมูลการโก่งตัวของโหลดแล้ว คุณสามารถพล็อตจุดเหล่านั้นบนกราฟได้ โดยทั่วไปโหลดจะถูกพล็อตบนแกน y และการโก่งตัวจะถูกพล็อตบนแกน x เชื่อมต่อจุดข้อมูลเพื่อสร้างเส้นโค้ง และคุณก็จะได้กราฟโหลด - โก่งตัวของสปริงแบนของคุณ

ปัจจัยที่ส่งผลต่อโหลด - เส้นโค้งโก่งตัว

มีปัจจัยหลายประการที่อาจส่งผลต่อกราฟโหลด-โก่งตัวของสปริงแบน:

คุณสมบัติของวัสดุ

โมดูลัสของความยืดหยุ่น ความแข็งแรงของผลผลิต และความแข็งของวัสดุล้วนมีบทบาทสำคัญ ตัวอย่างเช่น สปริงที่ทำจากวัสดุที่มีโมดูลัสความยืดหยุ่นสูงจะมีความแข็งกว่าและจะเบนออกน้อยกว่าภายใต้ภาระเดียวกัน เมื่อเปรียบเทียบกับสปริงที่ทำจากวัสดุที่มีโมดูลัสความยืดหยุ่นต่ำกว่า เรามีวัสดุที่หลากหลายสำหรับสปริงแบนของเรา ได้แก่สปริงแบนทองแดงเบริลเลียมซึ่งมีค่าการนำไฟฟ้าที่ดีเยี่ยมและมีความแข็งแรงสูง

เรขาคณิต

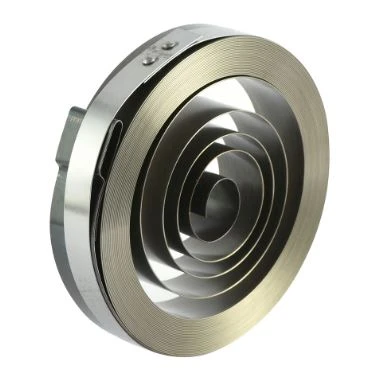

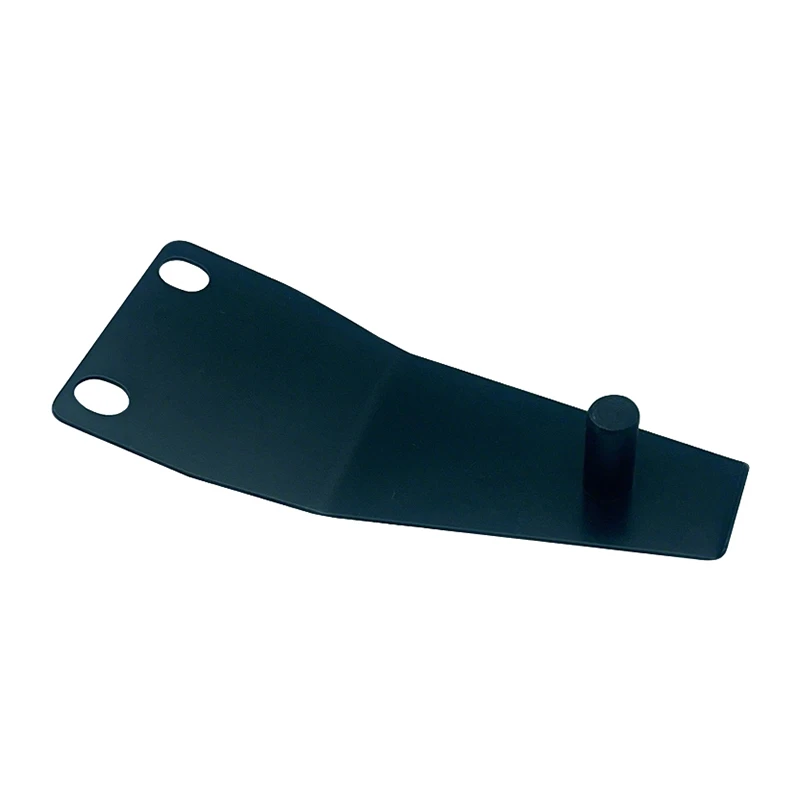

ความยาว ความกว้าง และความหนาของสปริงแบนมีผลกระทบอย่างมากต่อลักษณะการรับน้ำหนักและการโก่งตัว โดยทั่วไปสปริงที่ยาวกว่าจะเบี่ยงเบนได้มากกว่าภายใต้โหลดเดียวกัน เมื่อเทียบกับสปริงที่สั้นกว่า ในทำนองเดียวกัน สปริงที่บางกว่าจะมีความยืดหยุ่นมากกว่าสปริงที่หนากว่า นอกจากนี้เรายังมีสปริงแบนประเภทต่างๆ ที่มีรูปทรงเฉพาะตัว เช่นสไปรัลสปริงและสปริงกริปเปอร์ไดคัทโดยแต่ละอันจะมีพฤติกรรมการโก่งตัวของโหลดของตัวเอง

กระบวนการผลิต

วิธีการผลิตสปริงแบนอาจส่งผลต่อประสิทธิภาพการทำงานของสปริงด้วยเช่นกัน กระบวนการต่างๆ เช่น การอบชุบด้วยความร้อน การทำงานเย็น และการตกแต่งพื้นผิว สามารถเปลี่ยนคุณสมบัติของวัสดุและการกระจายความเค้นภายในของสปริง ซึ่งอาจส่งผลต่อกราฟโหลดและโก่งตัว

การใช้โหลด - เส้นโค้งโก่งในการออกแบบ

เมื่อคุณมีกราฟโหลด-โก่งแล้ว คุณสามารถนำไปใช้ในกระบวนการออกแบบได้ คุณสามารถเลือกสปริงแบนที่ตรงกับข้อกำหนดการรับน้ำหนักและการโก่งตัวของคุณได้ คุณยังสามารถปรับการออกแบบสปริงให้เหมาะสมได้โดยการปรับรูปทรงหรือวัสดุเพื่อให้ได้ประสิทธิภาพตามที่ต้องการ

ตัวอย่างเช่น หากคุณพบว่าสปริงที่คุณเลือกในตอนแรกเบี่ยงมากเกินไปภายใต้ภาระที่ต้องการ คุณสามารถเพิ่มความหนาของสปริงหรือเปลี่ยนเป็นวัสดุที่มีโมดูลัสความยืดหยุ่นสูงกว่าได้ ในทางกลับกัน หากสปริงแข็งเกินไป คุณสามารถลดความหนาลงหรือใช้วัสดุที่มีความยืดหยุ่นมากขึ้นได้

บทสรุป

การได้รับกราฟโหลด-โก่งตัวของสปริงแบบแบนถือเป็นสิ่งสำคัญเพื่อให้มั่นใจถึงประสิทธิภาพที่เหมาะสมในการใช้งานต่างๆ ไม่ว่าคุณจะใช้การคำนวณทางทฤษฎีหรือการทดสอบเชิงทดลอง สิ่งสำคัญคือต้องเข้าใจปัจจัยที่อาจส่งผลต่อเส้นโค้ง ในฐานะซัพพลายเออร์สปริงแบน เราสามารถช่วยคุณได้ทั้งการวิเคราะห์เชิงทฤษฎีและการทดสอบเชิงทดลอง เรามีสปริงแบบแบนให้เลือกมากมาย และเราสามารถทำงานร่วมกับคุณเพื่อเลือกสปริงที่เหมาะกับความต้องการของคุณได้

หากคุณสนใจซื้อสปริงแบบแบนหรือต้องการข้อมูลเพิ่มเติมเกี่ยวกับเส้นโค้งการรับน้ำหนัก - การโก่งตัว โปรดติดต่อเราได้เลย เรายินดีเสมอที่จะพูดคุยและหารือเกี่ยวกับความต้องการของคุณ มาทำงานร่วมกันเพื่อค้นหาโซลูชันสปริงแบนที่สมบูรณ์แบบสำหรับโครงการของคุณ!

อ้างอิง

• ชิกลีย์ JE และมิชเค ซีอาร์ (2001) การออกแบบวิศวกรรมเครื่องกล แมคกรอว์ - ฮิลล์
• บูไดนาส อาร์จี และนิสเบตต์ เจเค (2011) การออกแบบวิศวกรรมเครื่องกลของ Shigley แมคกรอว์ - ฮิลล์
